預應力鋼絞線張拉端扁形錨具
標簽：張拉扁形錨具,扁錨 發布時間：2024年08月28日 點擊766次
預應力鋼絞線張拉端扁形錨具屬于張拉端錨具體系中的一種。張拉端扁形錨具是由扁形工作錨板、工作夾片、扁形錨墊板、扁形螺旋筋、扁形波紋管、鋼絞線等材料組成。其適用于標準強度為2000Mpa以下的12.7、15.2鋼絞線，使用它可使后張構件減薄，降低自重，主要用于先張、后張預應力板、無梁樓板或高度需要降低的梁。其規格相對張拉端圓錨來講比較少，主要采用YCJ25型前卡式千斤頂進行張拉，即可自錨固也可以頂壓錨固。
張拉端扁形錨具適用于Ф15.2-Ф15.7、Ф12.7-Ф12.9mm鋼絞線。當預應力鋼絞線配置在板式結構內時，為避免因配索而增大板厚，可采取扁型錨具將預應力鋼絞線布置成扁平放射狀。其規格型號表示為：BM15-N或BM13-N，其中15代表15.2mm鋼絞線，13代表12.7mm鋼絞線。
以15.2mm錨索張拉端錨具技術參數為例，其常用的15-3~5扁形錨具參數表如下：
| 規格 | 錨板A*B*C | 錨墊板D*E*F | 螺旋筋K*I*J | 波紋管內徑G*H |
| 15-2 | 79*48*50 | 160*80*150 | 300*130*90 | 50*19 |
| 15-3 | 112*48*50 | 200*90*190 | 300*170*90 | 60*19 |
| 15-4 | 145*48*50 | 240*90*235 | 300*210*90 | 70*19 |
| 15-5 | 178*48*50 | 270*92*270 | 350*240*90 | 90*19 |
張拉端扁形錨具實物圖如下：

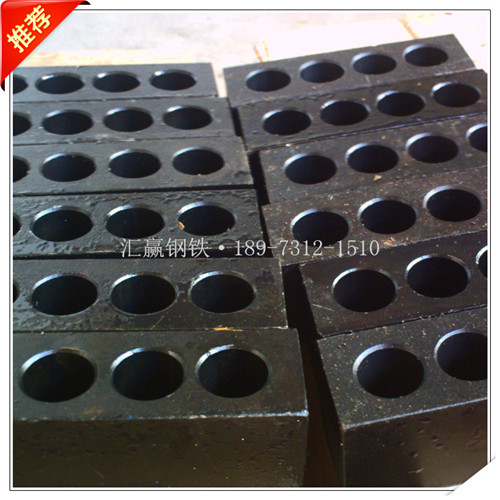

BM15-3型張拉端扁錨錨頭

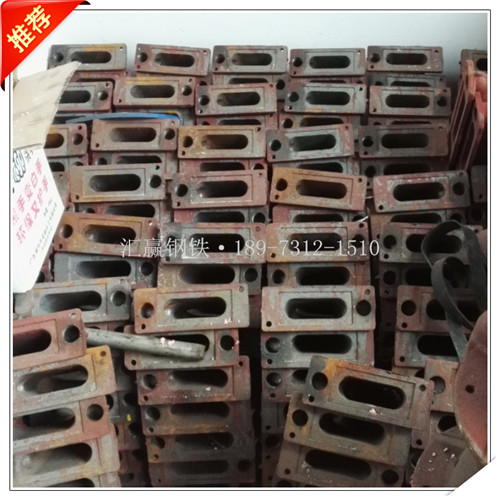

BM15-3型張拉端扁錨墊板
