預應力鋼絞線錨具是一種在預應力混凝土上所用的永久性錨固裝置。今天我們所講的鋼絞線錨具孔位排布主要以張拉端圓形錨具為例，而圓錨常用的規格為YM15(13)型，規格型號表示為：YM15-N或YM13-N。YM15配套是15.2mm鋼絞線，YM13配套的是12.7mm鋼絞線。該錨具具有自動跟進，放張后自動錨固，錨固性能好，效率系數高、安全、可靠等特點。下面，我們來重點看下YM15-N系列錨具的孔位排布情況，如下圖表示：

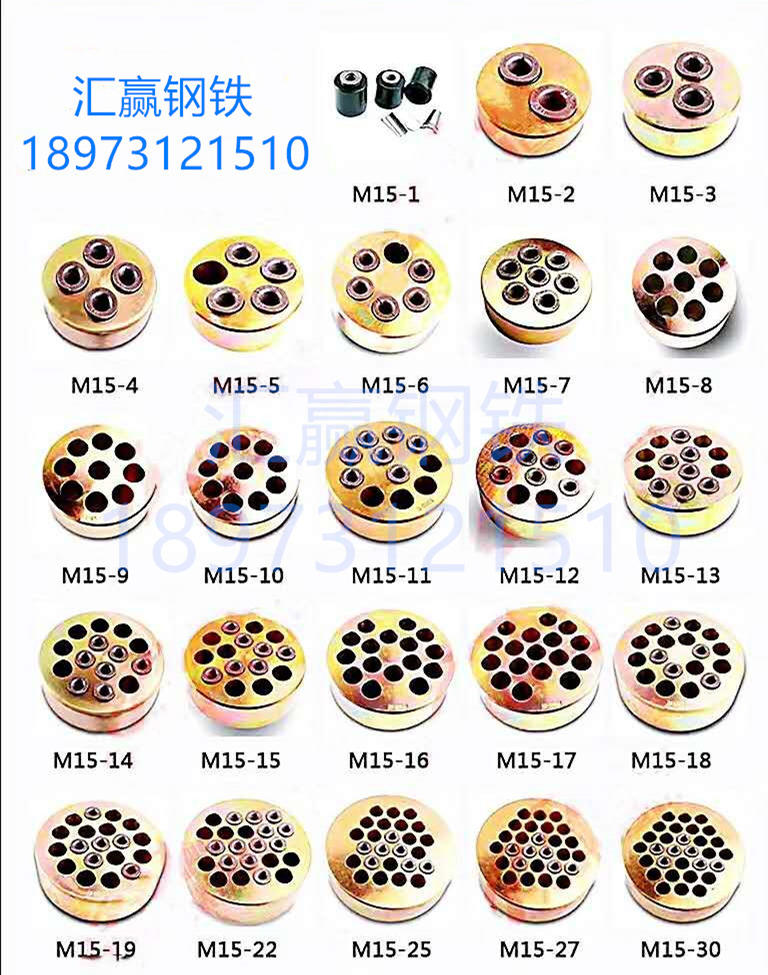

預應力鋼絞線錨具孔位排布圖

      為什么要把孔位排布情況發出來呢？最大的一個原因是：雖然都是按照國標要求，但是國標上對外形的孔位排布情況并沒有明確、細致的指導，主要還是以廠家自己的設計和制造為準，而每個廠家的設計都是由偏差的。這個偏差雖然沒有直接影響質量，但是對錨具配套的不同廠家的工具錨、千斤頂影響就很大了，所以對于在不同廠家購買的錨具、工具錨、千斤頂，在購買之前，最好對好尺寸，避免誤差和配套不上。
