橋梁:板式橡膠支座、四氟橡膠滑板支座、盆式橡膠支座的區別
在說橡膠支座的區別之前,我們先來了解下橡膠支座的概念:橡膠支座(elastomeric bearing),是橡膠和薄鋼板緊密結合而成,用于支撐橋梁重量。作用是傳遞橋梁上部的荷載,調節上部結構和下部結構之間的相對位移,橡膠支座主要依靠橡膠的變形來調節水平位移和轉動。在說完這個概念后,我們下面來看看目前市場上主要的幾種橡膠支座及其區別:

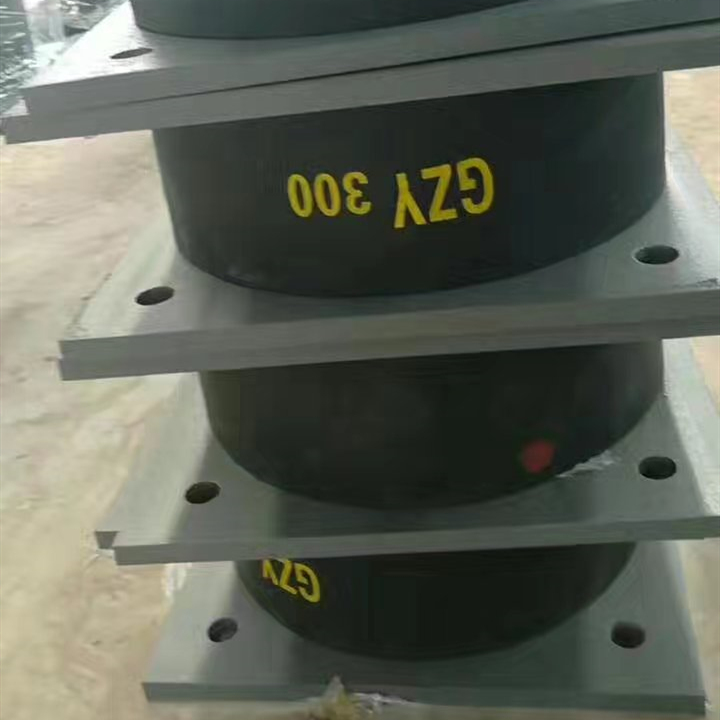

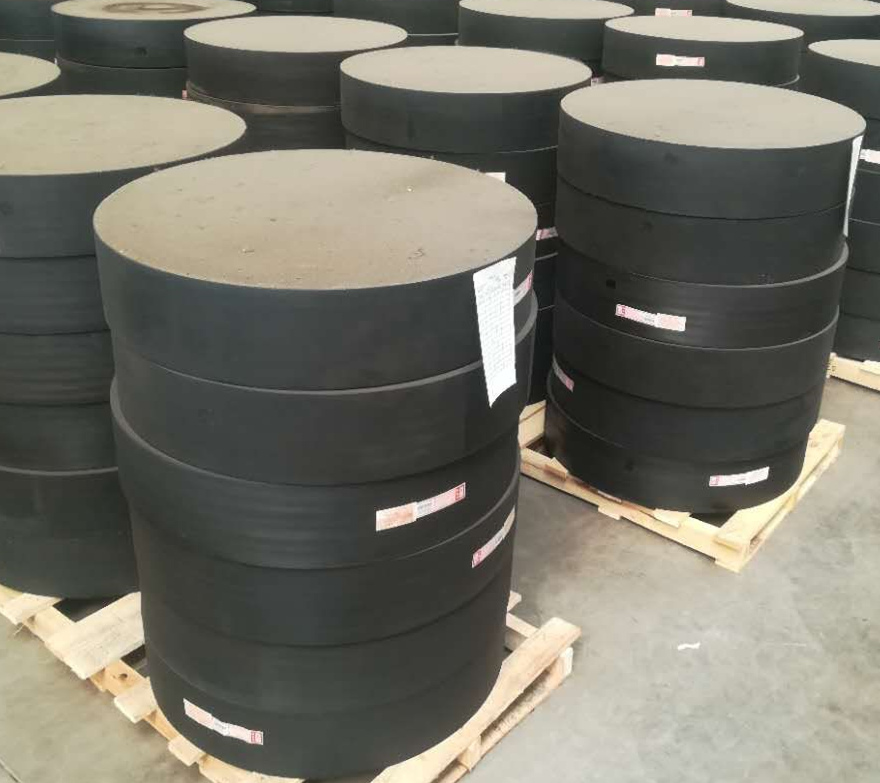

一、板式橡膠支座是由多層天然橡膠與至少兩層以上相同厚度的薄鋼板鑲嵌、粘合、硫化而成。以橡膠的彈性壓縮來實現梁的豎向轉動,以橡膠塊的剪切變形來保證梁的水平位移。因而板式橡膠支座沒有固定支座和活動支座之分。由于其水平位移是靠橡膠的剪切變形來實現的,容許水平位移量較小,故適用于中小跨徑的公路、城市橋梁和鐵路橋梁。標準跨徑20m以內的橋梁,一般可采用板式橡膠支座。板式橡膠支座又可分為矩形和圓形兩種,圓板式板式橡膠支座主要用于圓形橋墩的橋梁。
二、四氟橡膠滑板支座是在板式橡膠支座的頂面粘貼一層平面尺寸與之相等的聚四氟乙烯板,在梁的底面設置一塊不銹鋼板與之做相對的滑移運動。這是利用了聚四氟乙烯和不銹鋼之間相對運動時摩擦系數很小的特點,使之成為活動支座。它除了具有板式橡膠支座的優點外,還能滿足水平位移量較大的要求。因而適用于較大跨度的簡支梁和連續梁及橋面連續的橋梁。

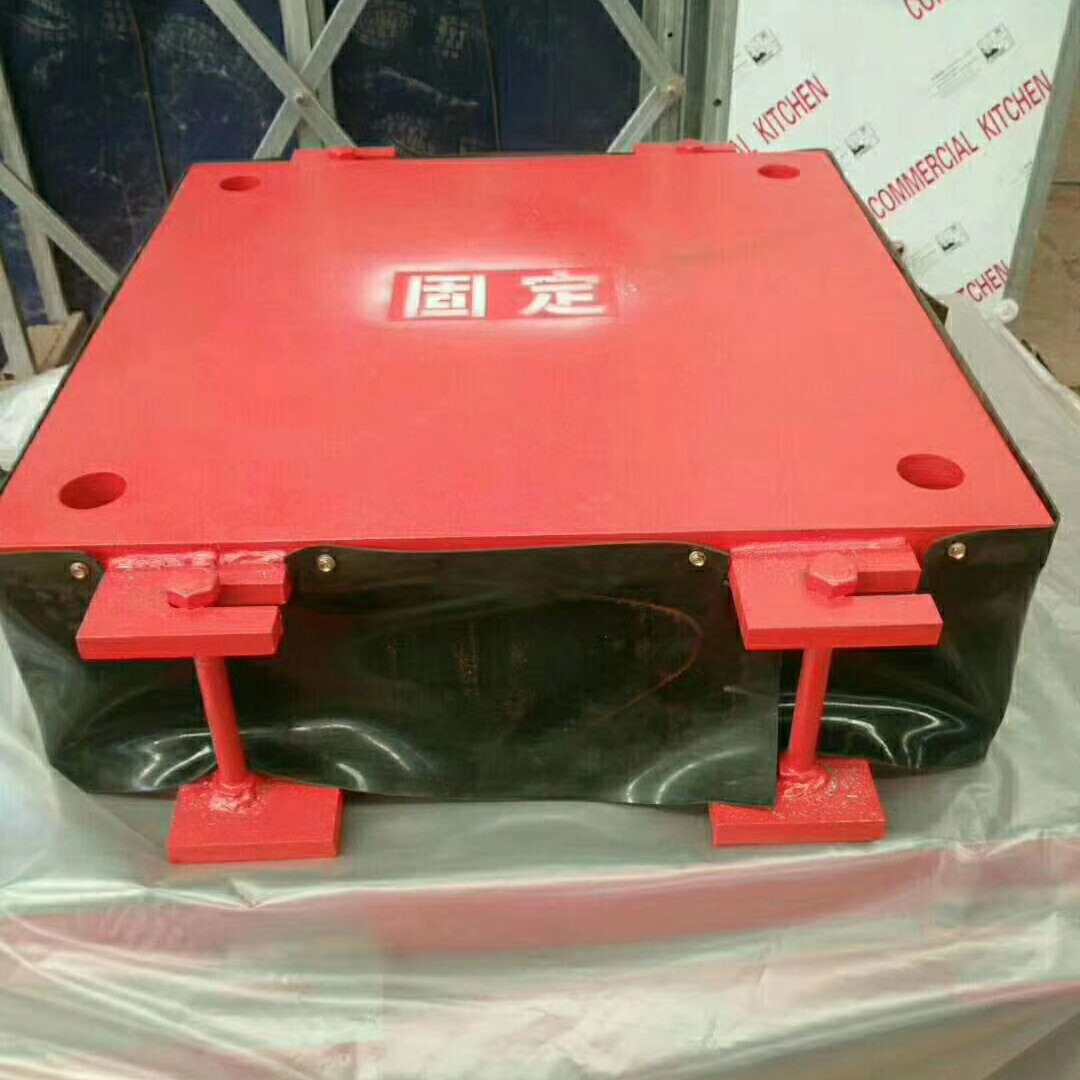

三、盆式橡膠支座是在一盆形的底座內放置一橡膠塊,利用橡膠在三相受力狀態下具有流體的性質這一特點來實現大的轉角,同時通過放置在中間支承鋼板上的聚四氟乙烯板與不銹鋼板之間相對運動時的低摩擦系數來實現梁的水平位移。盆式橡膠支座能滿足大的支座反力和大水平位移和大轉角的要求,適用于跨度大和支座反力大的橋梁。
